光纖連接器研磨工藝指南：如何選擇優質研磨耗材
發布時間：2025-05-21 信息來源： 點擊量：144

在光纖通信行業中，連接器的端面研磨工藝直接影響信號傳輸質量。不同的研磨方式（如PC、UPC、APC）適用于不同場景，而研磨耗材的選擇更是決定連接器性能的關鍵。

本文將介紹光纖連接器端面研磨的核心工藝，并推薦市場上高精度、高性價比的研磨耗材，幫助您提升連接器的可靠性和使用壽命。

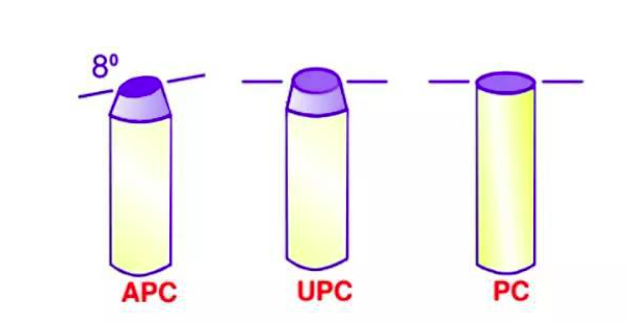

一、光纖連接器端面研磨工藝解析

1. PC(Physical Contact)研磨

特點：端面呈微凸球面，減少空氣間隙，降低反射損耗。

適用場景：普通光纖通信、短距離傳輸。

2. UPC(Ultra Physical Contact)研磨

特點：比PC更精細的球面研磨，回波損耗更低（＞50dB）。

適用場景：數據中心、企業網絡等高要求環境。

3. APC(Angled Physical Contact)研磨

特點：端面呈8°斜面，反射光波偏折，回波損耗極低（＞60dB）。

適用場景：5G基站、GPON光纖到戶（FTTH）。

二、研磨耗材推薦：高精度、長壽命、高性價比

1. 美國NANOLAP金剛石研磨片

超高精度，適用于PC/UPC/APC研磨。

超長壽命，（單張可研磨400-500次以上）。

穩定一致，減少連接器端面劃傷。

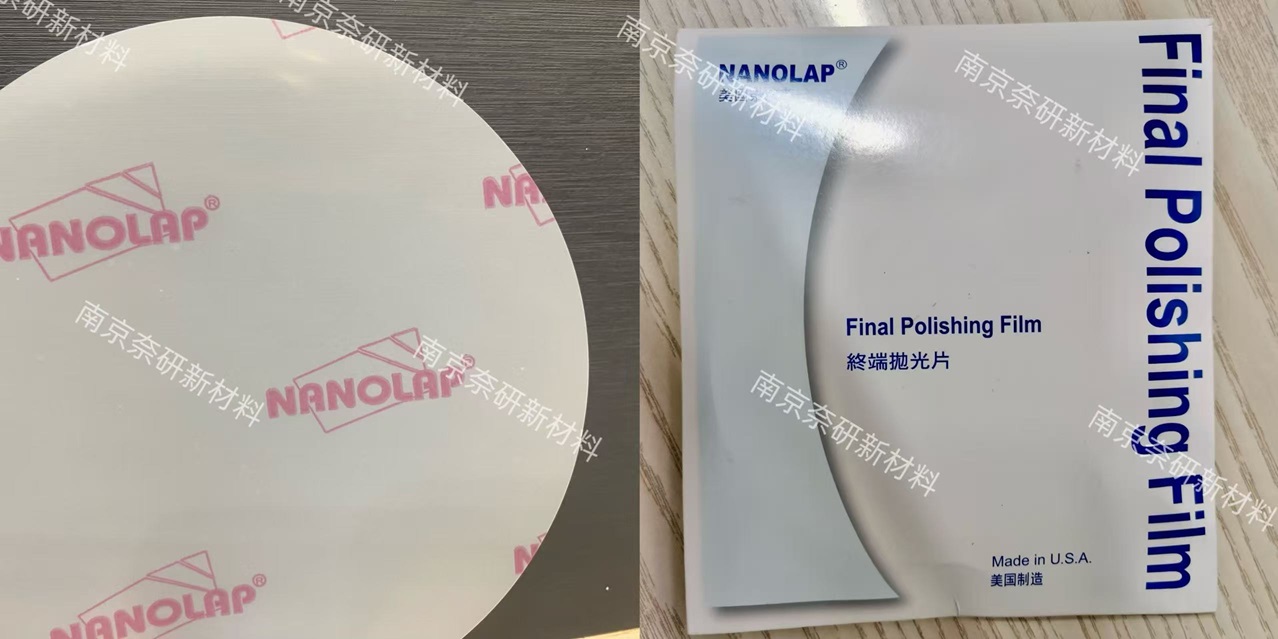

2. 美國NANOLAP （奈洛普）二氧化硅研磨片

納米級超精拋光，超高平整度，特別適合APC/UPC高端應用。

低殘留，減少端面污染風險。

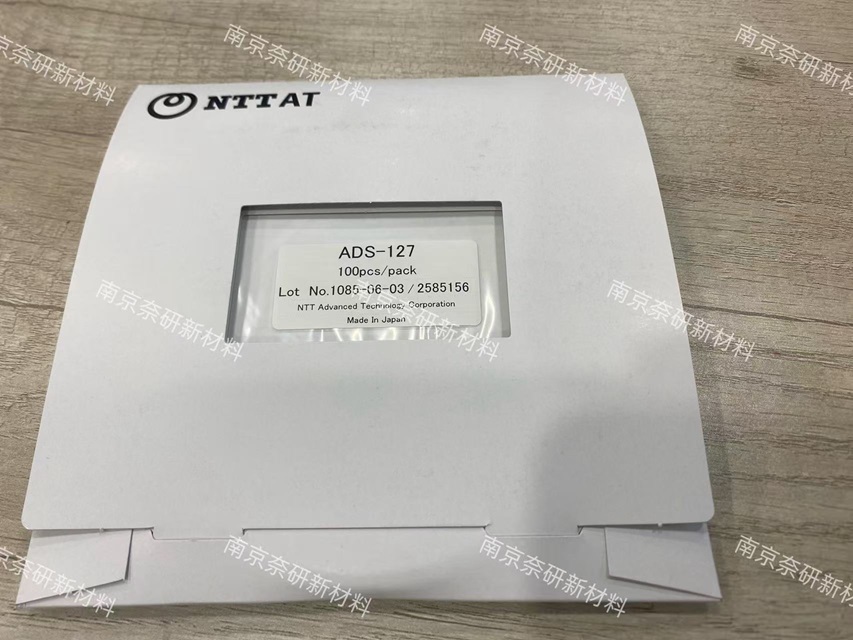

3. 日本NTT ADS二氧化硅拋光片

納米級拋光，低損傷，特別適合APC斜面研磨

高良率，提升連接器生產一致性



三、為什么選擇我們的研磨耗材？

進口品質：美國NANOLAP、日本NTT ADS原廠正品，確保性能。

高性價比：單次使用成本低，壽命遠超國產耗材。

完整解決方案：從粗磨到超精拋光一站式供應。
